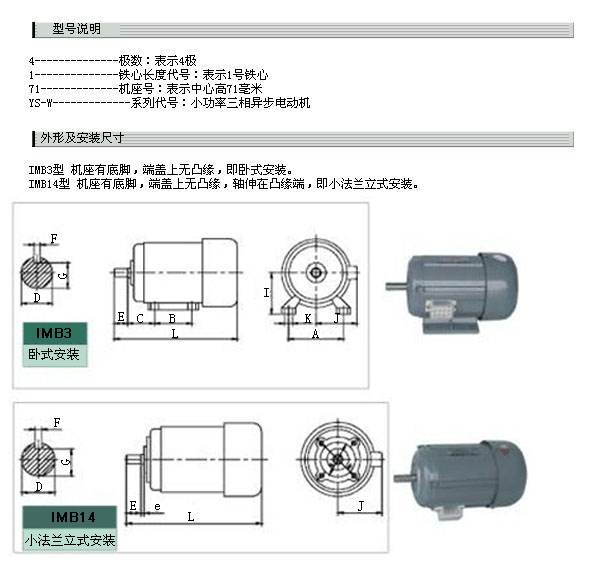

型号和安装尺寸



机座号
（YS-W）
安 装 尺 寸 （mm)
A
B
C
D
E
F
G
H
K
M
N
e
S
L
J
50
80
63
32
φ9
20
3
7.2
50
φ6
55
40
2
M5
150
60
56
90
71
36
φ11
23
4
8.5
56
φ7
65
50
2
M5
200
75
63
100
80
40
φ14
30
4
11.5
63
φ8
75
60
1
M5
230
85
71
112
90
45
φ16
40
5
12.8
71
φ10
85
70
1
M6
255
92

机座号(YS)

安 装 尺 寸（卧式）(mm)
外形尺寸不大于
A
A/2
B
C
D
F
G
H
K
E
AB
AC
HD
L
45
71
35.5
56
28
9
3
7.2
45
4.8
20
90
100
115
150
50
80
40
63
32
9
3
7.2
50
5.8
20
100
110
125
155
56
90
45
71
36
9
3
7.2
56
5.8
20
115
120
135
165
63
100
50
80
40
11
4
8.5
63
7
23
130
130
165
230
71
112
56
90
45
14
5
11
71
7
30
145
145
180
255
80
125
62.5
100
50
19
6
15.5
80
10
40
160
165
200
295
注：当底脚孔K为长圆孔时，不考核A/2。
机座号(YS)

安 装 尺 寸（立式）
外形尺寸不大于
A
A/2
B
C
E
D
F
G
H
K
AB
HD
L
45
71
35.5
56
28
20
9
3
7.2
45
4.8
90
115
150
50
80
40
63
32
20
9
3
7.2
50
5.8
100
125
155
56
90
45
71
36
20
9
3
7.2
56
5.8
115
135
165
63
100
50
80
40
23
11
4
8.5
63
7
130
165
230
71
112
56
90
45
30
14
5
11
71
7
145
180
255
80
125
62.5
100
50
40
19
6
15.5
80
10
160
200
295
B5前端盖与客户配套的尺寸
型号 法兰止口 四只安装孔尺寸 四只安装孔孔距
JW56 B5 85 ø8 115
JW71 B5 110 ø10 155
AO63 B5 95 ø10 115
AO71 B5 110 ø10 130
AO80 B5 130 ø12 165
型号 出轴尺寸（标准） 底脚孔距 平键尺寸
JW50 ø9*20 63*80
JW56 ø11*23 71*90 4*14
JW63 ø14*30 80*100 4*25
JW71 ø16*40 90*112 5*34.5
AO63 ø11*23 80*100 4*20
AO71 ø14*30 90*112 5*25
AO80 ø19*40 100*125 6*25
Y90长机壳 ø24*50 125*140 8*40
Y90短机壳   100*140 8*40


使用维护说明
1． 使用条件：YS-W（YS）系列适用有三相电源的场所，其结构简单，维护方便，有良好的起动性能和运行性能。YY-X（YY）系列适用空载起动或起动转矩要求较低，不适宜带负荷起动或长期空载运行。YC-Y（YC）系列适用于起动转矩要求较大，而起动电流不宜过大，每小时起动频次不超过20次的场所。YU-Z系列适用于起动转矩要求不大，而起动电流允许较大的场所。
2． 使用环境：海拔高度不超过1000m，环境温度不超过40℃，相对湿度不超过90% (25℃),电动机应经常保持干燥，表面应保持清洁，进风口不应受尘土，纤维物等阻碍。
3． 贮存要求：电动机应贮存在空气干燥及无有害气体侵入的库房内，严禁受潮，碰伤电机。长期贮存的电动机启封使用时，应检查绝缘电阻是否良好。为保证安全，电机外壳必须接地，确认没问题时，方可使用。
4． 按JB1009~1012-85规定：在用户按照使用维护说明，正确使用与存放电动机的情况下，制造厂应保证电动机在使用一年内能良好运转。如在此规定时间内电动机因制造质量不良，而发生损坏或不正常工作时，制造厂应无偿的为用户修理，更换零件或电动机。

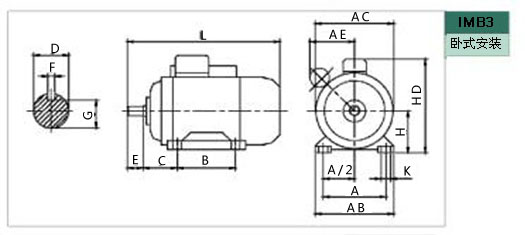

YS,YC,YU,YY安装结构和尺寸1
YS.YC.YU.YY系列单、三相异步电动机安装结构和尺寸
Frame Mouting dimensions   安装尺寸 Outine dimensions less     外形尺寸不大于
size
机座号 A A/2 B C D E F G H K AB AC HD L AE
45 71 35.5 56 28 9 20 3 7.2 45 4.8 90 100 115 150 　
50 80 40 63 32 9 20 3 7.2 50 5.8 100 110 125 155 　
56 90 45 71 36 9 20 3 7.2 56 5.8 115 120 135 165 　
63 100 50 80 40 11 23 4 8.5 63 7 130 130 165 230 　
71 112 56 90 45 14 30 5 11 71 7 145 145 180 255 95
80 125 62.5 100 50 19 40 6 15.5 80 10 160 165 200 295 110
90S 140 70 100 56 24 50 8 20 90 10 180 185 220 310 120
90L 140 70 125 56 24 50 8 20 90 10 180 185 220 335 120
Frame Mouting dimensions   安装尺寸 Outine dimensions less     外形尺寸不大于
size
机座号 D E F G M N P R S T AC AD L AE
45 9 20 3 7.2 45 32 60 0 M5 2.5 100 70 150 　
50 9 20 3 7.2 55 40 70 0 M5 2.5 110 75 155 　
56 9 20 3 7.2 65 50 80 0 M5 2.5 120 80 170 　
63 11 23 4 8.5 75 60 90 0 M5 2.5 130 110 230 　
71 14 30 5 11 85 70 105 0 M6 2.5 145 110 255 95
80 19 40 6 15.5 100 80 120 0 M6 3 165 120 295 110
90S 24 50 8 20 115 95 140 0 M8 3 185 130 310 120
90L 24 50 8 20 115 95 140 0 M8 3 185 130 335 120
Frame Mouting dimensions   安装尺寸 Outine dimensions less     外形尺寸不大于
size
机座号 D E F G M N P R S T AC AD AE L
63 11 23 4 8.5 115 95 140 0 10 3 130 70 　 250
71 14 30 5 11 130 110 160 0 10 3.5 145 75 95 275
80 19 40 6 15.5 165 130 200 0 12 3.5 165 80 110 300
90S 24 50 8 20 165 130 200 0 12 3.5 185 100 120 335
90L 24 50 8 20 165 130 200 0 12 3.5 185 110 120 360
Frame Mouting dimensions   安装尺寸 Outine dimensions less     外形尺寸不大于
size
机座号 A A/2 B C D E F G H K M N P R S T AB HD L AE
63 100 50 80 40 11 23 4 8.5 63 7 115 95 140 0 10 3 130 165 230 　
71 112 56 90 45 14 30 5 11 71 7 130 110 160 0 10 3.5 145 180 255 　
80 125 62.5 100 50 19 40 6 15.5 80 10 165 130 200 0 12 3.5 160 200 295 　
90S 140 70 100 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 220 310 　
90L 140 70 100 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 220 335 　
Frame Mouting dimensions   外形及安装尺寸
size
机座号 A B C D E F G H K M N e S ≤L ≤J AC
50 80 63 32 9 20 3 7.2 50 6 55 40 2 M5 150 60 110
56 90 71 36 11 23 4 8.5 56 7 65 50 2 M5 200 75 120
63 100 80 40 14 30 4 11.5 63 8 75 60 1 M5 230 85 130
71 112 90 45 16 40 5 12.8 71 10 85 70 1 M6 255 92 145
Frame Mouting dimensions   安装尺寸 Outine dimensions less     外形尺寸不大于
size
机座号 A A/2 B C D E F G H K M N P R S T AB AC HD L AE
45 71 35.5 56 28 9 20 3 7.2 45 4.8 45 32 60 0 M5 2.5 90 100 115 150 　
50 80 40 63 32 9 20 3 7.2 50 5.8 55 40 70 0 M5 2.5 100 110 125 155 　
56 90 45 71 36 9 20 3 7.2 56 5.8 65 50 80 0 M5 2.5 115 120 135 165 　
63 100 50 80 40 11 23 4 8.5 63 7 75 60 90 0 M5 2.5 130 130 165 230 　
71 112 56 90 45 14 30 5 11 71 7 85 70 105 0 M6 2.5 145 145 180 255 95
80 125 62.5 100 50 19 40 6 15.5 80 10 100 80 120 0 M6 3 160 165 200 295 110
90S 140 70 100 56 24 50 8 20 90 10 115 95 140 0 M8 3 180 185 220 310 120
90L 140 70 125 56 24 50 8 20 90 10 115 95 140 0 M8 3 180 185 220 335 120
